آموزش سوکت زدن کابل شبکه

یکی از پیش نیازهای سوکت زدن کابل شبکه، توجه به استانداردها و رنگ بندی کابل شبکه است. استاندارد سیم کشی T568A و T568B در هنگام سوکت زدن کابل شبکه RJ-45 بسیار مهم است. عموما مراحل زیر در هنگام سوکت زدن کابل شبکه اجرا می شود.

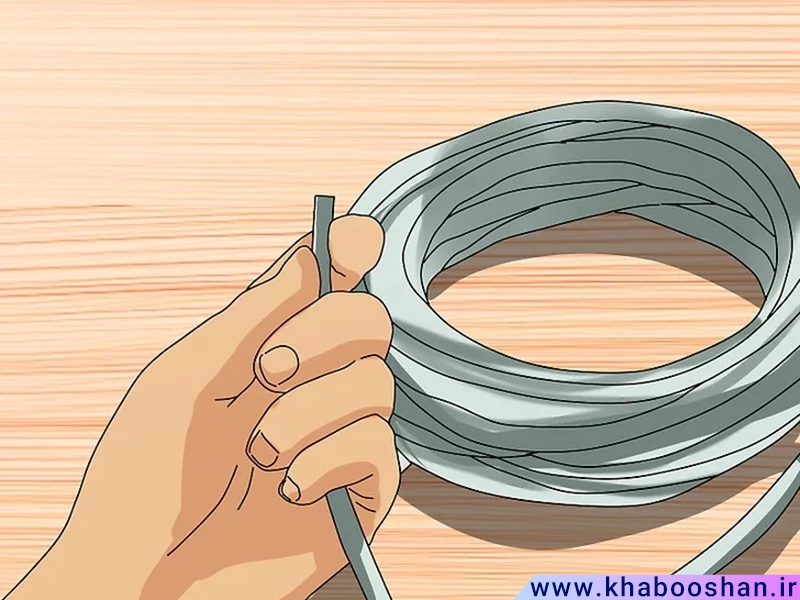

• کابل شبکه را آزاد کنید و سر کابل را در دست بگیرید به اندازه 5  سانتیمتر از سر کابل را رها کنید

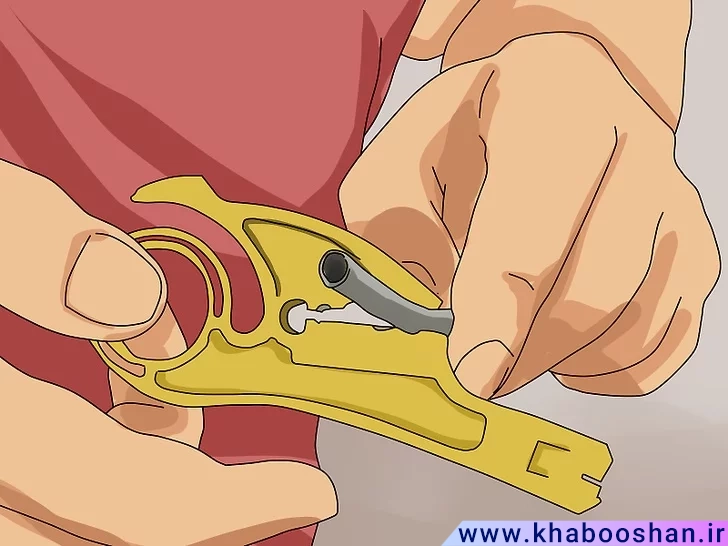

• کابل را به وسیله تیغ، سیم چین و یا استریپر به اندازه مورد نظر بریده و روکش کابل را به اندازه 2.5 سانتیمتر جدا کنید. بریدن بیش از حد کابل باعث اختلال کار درکابل های می شود.

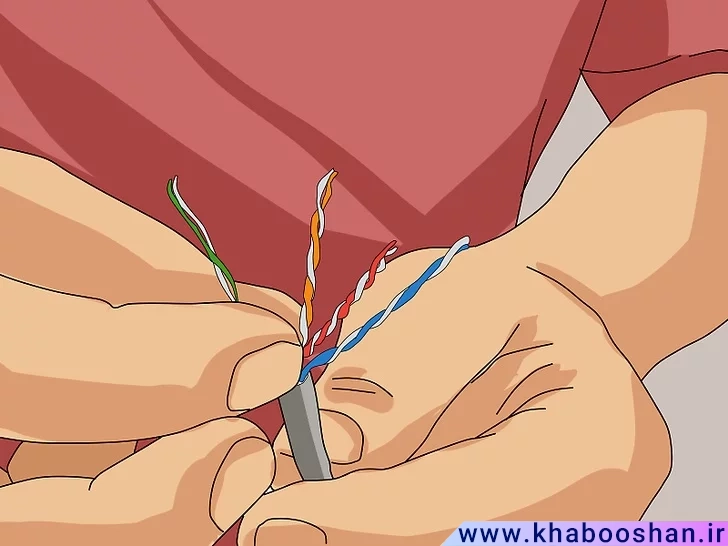

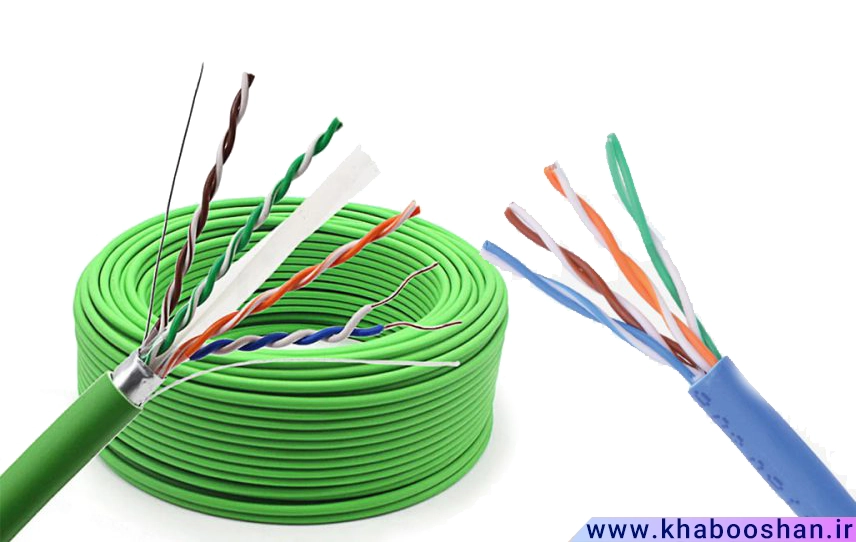

• به محض برش در روکش کابل، 4 زوج سیم بهم تابیده دیده می شود.

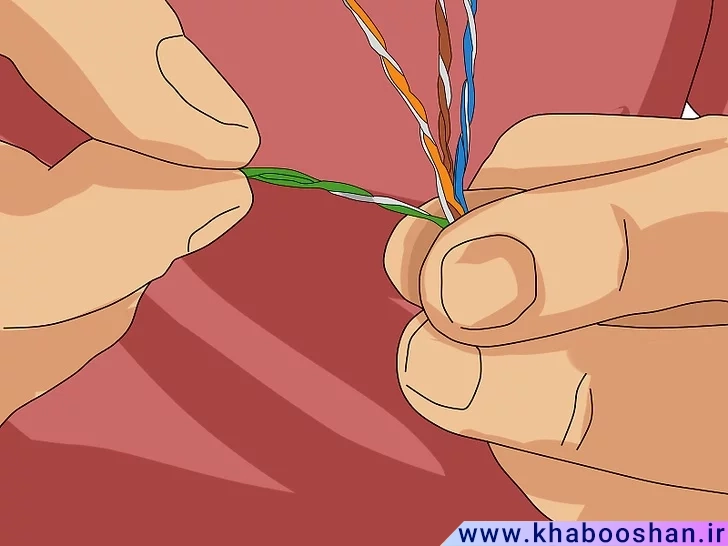

• با باز کردن زوج سیم ها از یکدیگر بوسیله انگشت شست و سبابه آن ها را محکم کشیده و صاف کنید.

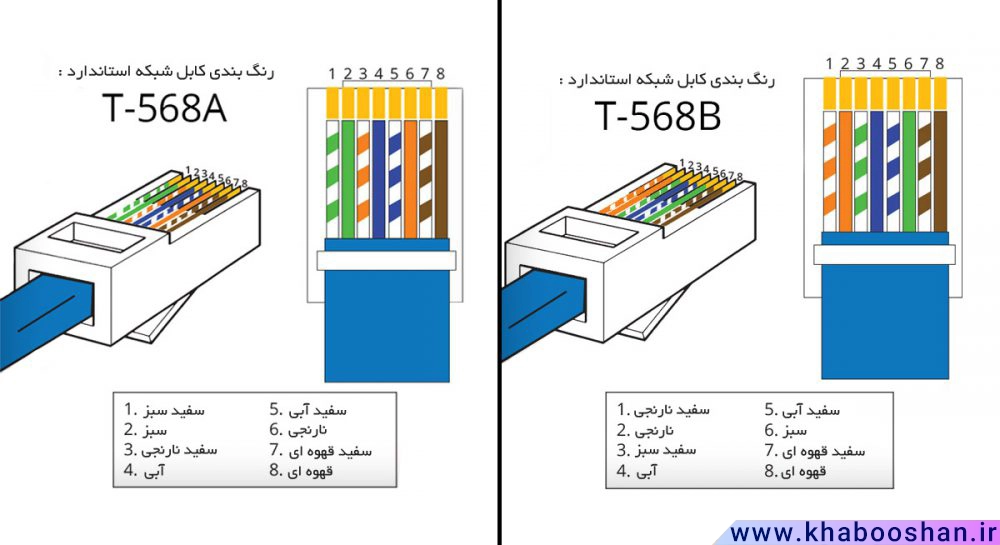

• کابل ها را با توجه به استاندارد رنگ بندی کابل شبکه کنار هم قرار دهید. طول کابل ها باید به یک اندازه باشد.

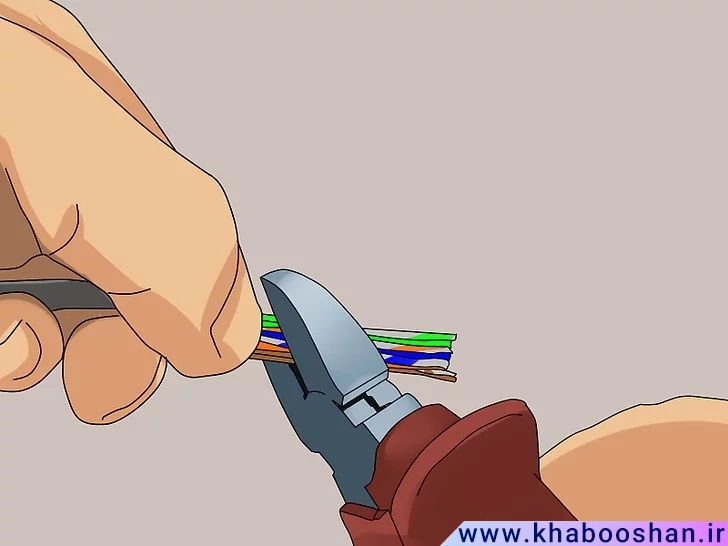

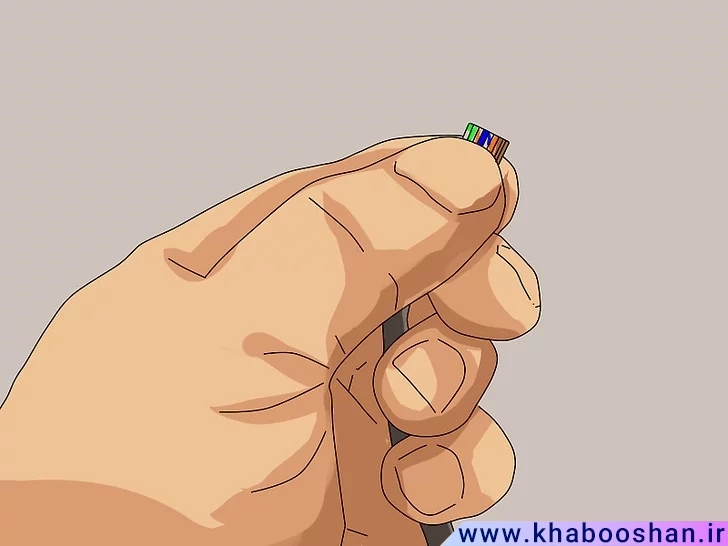

• پس از تنظیم رنگ بندی بر اساس استندارد تمام کابل ها مرتب کنار هم قرار دهید و سپس به اندازه ای که قرار از داخل سوکت شود را به یک دست نگه دارید و مقدار اضافه ان را توسط سیم چین یا کاتر آچار شبکه خود ببرید.

• سیم ها را با احتیاط وارد کانکتور سوکت کرده و مطمئن شوید که سیم ها صاف و به طور صحیح کامل وارد سوکت شده باشند. محل قرار گرفتن سیم ها را در داخل سوکت کنترل کنید که موقع قرار دادن در سوکتر رنگ بندی بهم نخورده باشد .

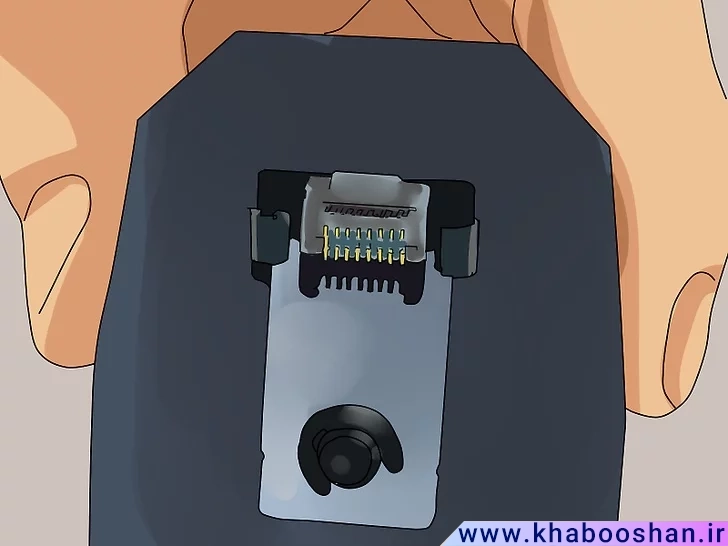

• در این مرحله با استفاده از ابزاری به نام Crimping Tool یا همان آچار شبکه سوکت را پانچ کنید، طوری که صدای پانچ شدن سوکت شنیده شود. در پایان کابل شبکه پانچ شده خود را کمی تکان دهید تا از شل نبودن سیم ها مطمئن شوید.

• برای سوکت زدن کابل شبکه در طرف دیگر همین مراحل را با دقت اجرا کنید.
• از تستر کابل شبکه استفاده کرده و از برقراری اتصال سیم ها و صحت اجرای سوکت زدن کابل شبکه اطمینان حاصل کنید.

سوکت شبکه چیست؟

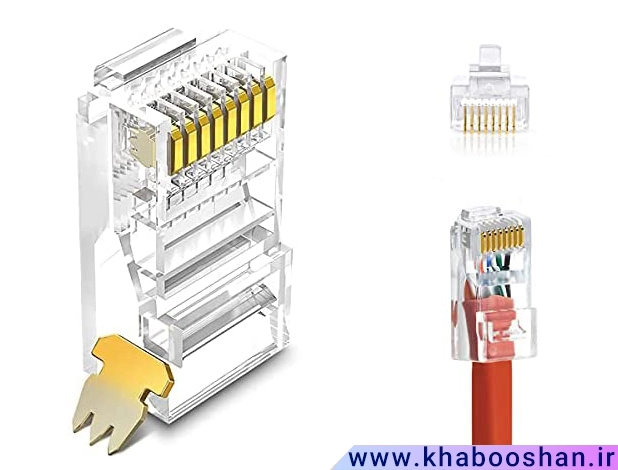

سوکت شبکه، که با نام رسمی کانکتور RJ45 شناخته می‌شود، یک رابط استاندارد هشت پینه است که در انتهای کابل‌های شبکه اترنت قرار می‌گیرد و امکان اتصال فیزیکی دستگاه‌های مختلف به یکدیگر یا به زیرساخت شبکه مانند سوئیچ‌ها و روترها را فراهم می‌سازد. این کانکتورها با استفاده از ابزار خاصی به نام آچار شبکه (Crimping Tool) به سیم‌های داخلی کابل شبکه متصل می‌شوند و ترتیب صحیح قرارگیری این سیم‌ها بر اساس استانداردهای رنگ‌بندی T-568A یا T-568B برای اطمینان از انتقال صحیح داده‌ها و عملکرد مطلوب شبکه از اهمیت بالایی برخوردار است. سوکت‌های شبکه نقش حیاتی در برقراری ارتباطات سیمی در شبکه‌های محلی (LAN) ایفا می‌کنند و پایداری و کارایی این اتصالات به کیفیت سوکت زنی و رعایت استانداردها بستگی دارد.

موارد مورد نیاز برای سوکت زنی کابل شبکه

برای سوکت زدن کابل شبکه به موارد زیر نیاز داریم :

• کابل شبکه

• سوکت یا کانکتور RJ45

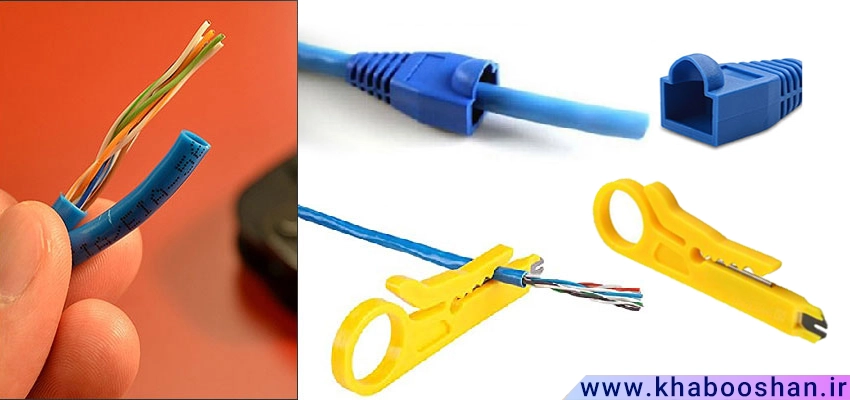

• روکش یا کاور سوکت RJ45
• Stripper (کابل شبکه را بریده و روکش کابل به وسیله آن جدا می شود و سیم ها بیرون می آیند.)

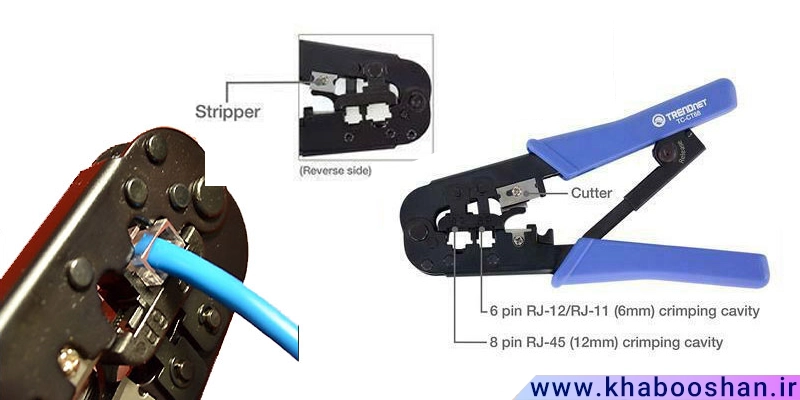

• آچار شبکه (ابزاری که کابل شبکه را زیر کانکتورهای سوکت RJ45 پانچ می کند.)

• تستر کابل شبکه (نشان دهنده سالم و ناسالم بودن کابل سوکت زده شده. )

انواع تستر های کابل شبکه

• یک سری از این تستر ها طول کابل را نشان می دهند.
• یک سری قطع شدن سیم را در طول مسیر نشان می دهند.
• سری دیگر هم سرعت کابل را مشخص می‌کنند.

همچنین تستر ها نشان دهنده این هستند که ، ترتیب قرارگیری سیم ها رعایت شده یا خیر.

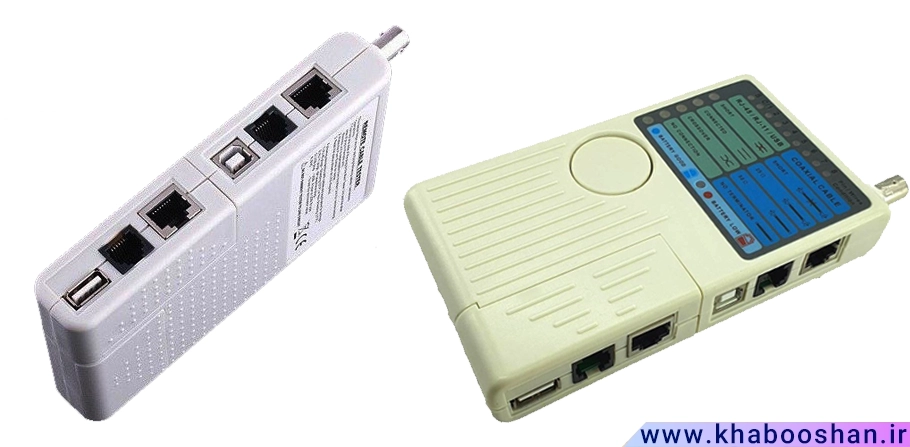

تسترها از دو قسمت مجزا تشکیل می‌شوند.در قسمت بزرگتر، دو ورودی جک RJ45 و RJ11 وجود دارد. اکنون ما ، با جک RJ45 سر و کار داریم چون جک RJ11  به سوکت تلفن مربوط می شود.

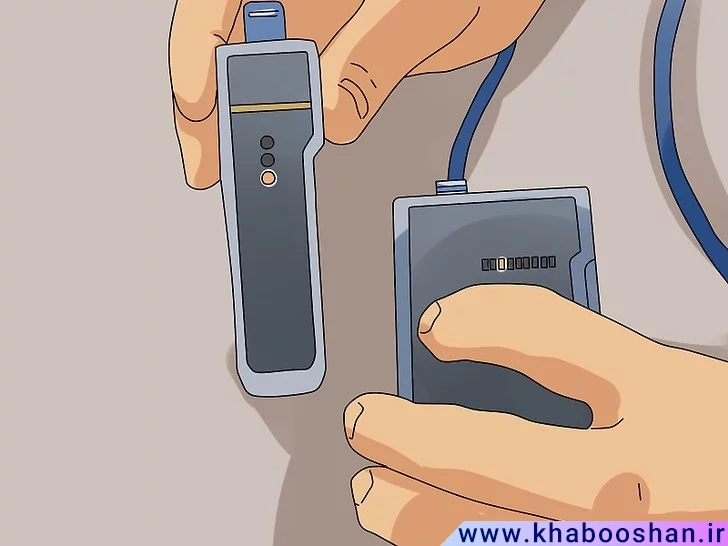

برای تست کابل دو سر کابل شبکه را که سوکت زدید به جک RJ-45 روی دستگاه وصل کنید.
اکنون تستر را روشن کنید.
در هر قسمت از تستر ۹ لامپ کوچک وجود دارد که عددهای ۱ تا ۸ سیم های کابل شبکه را نشان میدهند. لامپ G هم نشان دهنده حرف اول کلمه Ground است و مربوط به اتصال شیلد (نویزگیر) میباشد.

اگر کابل شبکه شما سالم باشد و به درستی پانچ شده باشد، ۸ لامپ یک سر تستر و ۸ لامپ مربوط به سر دیگر تستر باید به ترتیب روشن شوند. یعنی لامپ ۱ با ۱، لامپ ۲ با ۲ و به همین ترتیب تا لامپ شماره ۸. اگر به این صورت انجام نشد یک جای کار مشکل دارد و ممکن است در سوکت زنی کابل شبکه اشتباهی کرده باشید. بر روی تستر دکمه ای وجود دارد که دارای حالت های S و ON است.

اگر تستر را در حالت S یا Slow بگذارید تست با سرعت کمتری نسبت به حالت ON انجام می شود. نکته آخر این است که هنگام استفاده از تستر دقت کنید، حتما دو سر کابل به خود تستر متصل باشد. اگر یک سر کابل به تستر و سر دیگر کابل به دستگاه دیگری مثل کامپیوتر وصل باشد، امکان سوختن تستر وجود دارد.

در این مطلب سعی شده تا اطلاعات مفیدی درباره روش سوکت زدن کابل شبکه در اختیار شما قرار دهیم.چنانچه سوالی در ذهن شما باقیمانده می توانید در قسمت نظرات آن را با ما در میان بگذارید.
